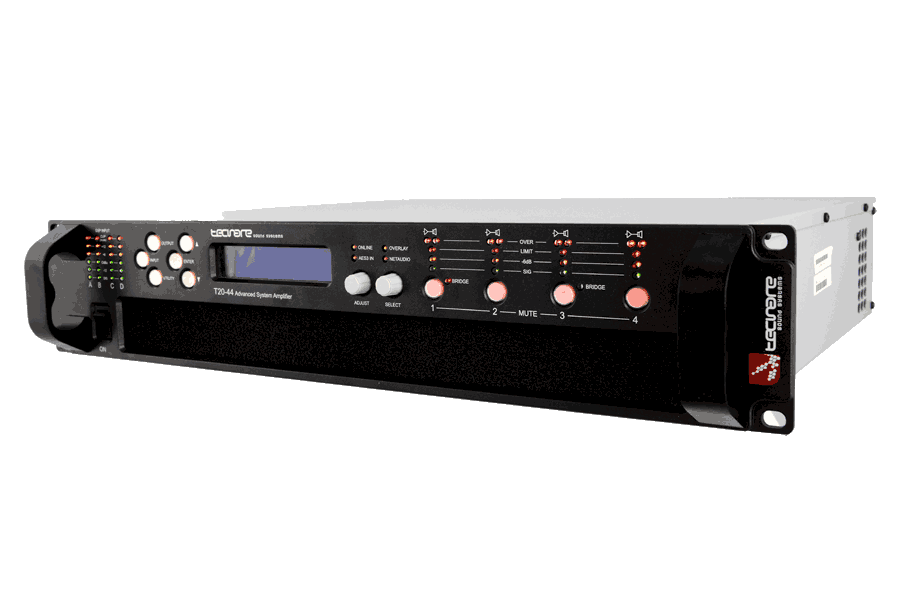

Amplificador de Clase D de Alta Potencia
T44-Series
4 canales
4 x 3000W @ 4 Ω T20-44
4 x 2500W @ 4 Ω T10-44
4 x 1500W @ 4 Ω T06-44
Entrada de audio Analógica, digital AES3 y Dante™ / AES67
Potencia
+ de 20.000 Watios
Canales
4 Canales
Red
Analoge, AES3, Dante™/ AES67
Peso
12.5kg
La serie T44 son amplificadores de potencia avanzados de 4 canales que ofrecen una combinación de entrega de potencia, rendimiento sonoro y eficiencia en un paquete robusto, que supera a productos similares.
Comparten el mismo conjunto de características y factor de forma que los amplificadores de la serie T48 de Tecnare y está disponibles en modelos que desarrollan entre 1.500 y 5.000 vatios por canal o hasta 10.000 vatios en modo puente. Estas no son cifras de potencia ‘transitorias’, ‘explosivas’ o ‘pico’, son los niveles de potencia que pueden ser entregados por todos los canales simultáneamente, incluso cuando se maneja el mismo material de programa denso y puede usarse toda la potencia todo el tiempo sin necesidad de reservar energía entre canales.
Cada canal se puede configurar para entregar su potencia máxima en 2, 4 u 8 ohmios (2 o 4 ohmios para el modelo T20-44), cargas nominales y líneas de voltaje constante (CV) de 25 V, 70 V y 100 V. Esto ofrece a los diseñadores e integradores una flexibilidad y rentabilidad inigualables.
El DSP integrado de última generación, basado en la misma tecnología del procesador DP4896, y el control en red son el complemento perfecto para los mejores sistemas de altavoces del mundo.
Esta plataforma amplificadora verdaderamente revolucionaria proporciona una interfaz de usuario lógica en el panel frontal y un potente control remoto basado en Ethernet. Ambos proporcionan acceso a todas las funciones que permiten una configuración rápida del sistema con monitoreo y análisis de rendimiento completo.
El avanzado DSP de 96 kHz está completamente integrado en la serie T proporcionando una multitud de funciones que garantizan el máximo rendimiento y la compatibilidad mundial de los gabinetes Tecnare. Además, la nueva actualización de hardware (marcada con la referencia «F») proporciona hasta 1000 tomas de filtro FIR a 48 kHz en cada canal de salida, que se puede implementar a través del software System Engineer proporcionando un proceso de optimización adicional en los sistemas line array.
Los amplificadores de la Serie T emplean funciones de protección integrales para mantener unas condiciones de funcionamiento seguras tanto del amplificador como de los altavoces, incluyendo un potente conjunto de limitadores VX el cual provee de limitadores de pico, RMS y excursión, así como limitación multibanda para recintos pasivos de 2 vías.
Características
- 4 canales amplificación clase D
- Diseño único y Preciso, procesador digital de señal 96kHz (DSP)
- Fuente de alimentación conmutada sobre-dimensionada.
- Máxima potencia de salida con todos los canales en funcionamiento.
- Analogico, AES3 y DANTE™/AES67 opcional audio input
- Acepta filtros FIR a 48kHz y 96kHz vía System Engineer Software (Ciertos Modelos)
- Fabricado en Reino Unido
Aplicaciones
- Sistemas de PA de tamaño medio y grande
- Discotecas, clubs y Sonido DJ
- Sistemas Tecnare
- Espacios Públicos
- Instalaciones fijas y móviles
| Especificaciones Generales | |
| *Número de Canales: | 4 |
| *Máxima potencia de salida con todos los canales en funcionamiento (RMS): | *T20-44: 4 x 5000 W @ 2 ohm / 4 x 3000 W @ 4 ohm / 4 x 1500 W @ 8 ohm / 2 x 10000 W @ 4 ohm Modo Puente *T10-44: 4 x 2500 W @ 2 ohm / 4 x 2500 W @ 4 ohm / 4 x 1500 W @ 8 ohm / 2 x 5000 W @ 4 ohm Modo Puente *T06-44: 4 x 1500 W @ 2 ohm / 4 x 1500 W @ 4 ohm / 4 x 1500 W @ 8 ohm / 2 x 3000 W @ 4 ohm Modo Puente |
| Rendimiento de audio | |
| *Ganancia (con todos los controles DSP fijados en 0dB): | 32 dB |
| *Respuesta en Frecuencia 4 Ohm load: | <7Hz to >30kHz, ‐2.5dB puntos |
| *Interferencia de canal, peor combinación de casos mejor que | ‐85dBr at 1kHz and ‐75dBr at 10kHz |
| *Distorsión Armónica Total THD: | <0.05% típico, 1kHz señal, AES17 filtro, 4 Ohm de carga |
| Fuente de alimentación | |
| *Topología (fuente de alimentación principal): | Serie Resonante de alto rendimiento |
| *Topología (suministros auxiliares y de reserva): | Eco-Flyback bajo inactivo |
| *Rango de tensión nominal de entrada de red: | 85V a 240V. La fuente de alimentación detecta automáticamente la tensión y la configura en consecuencia |
| Especificaciones Física | |
| *Entradas de audio analógico: | 4 x Neutrik (c) XLR hembra y 4 x Neutrik (c) XLR macho |
| * Entrada dual AES3: | 1 x XLR Neutrik (c) macho y 1 x XLR Neutrik (c) hembra Neutrik |
| *Salida de amplificadores: | 4x Neutrik (c) Speakon NL4 |
| *Puerto de Ethernet: | 1 x Shielded RJ45 |
| *Dante Primario y Secundario: | 2 x Shielded RJ45 |
| Dimensiones (Alto x Ancho x Profundo): | 2U (88mm x 483 x 357mm – 19″ x 3.5″ x 14″) con asas y soporte trasero opcionales |
| *Peso Neto: | 12.5kg (27.5 libras) |
- Optional DANTE™ CARD
- TSK-TS Rear Support kit
- TPB1U Connection Panel
Sistemas de PA medianos y grandes.
Discotecas, clubs y Sonido DJ
Espacios Públicos
Instalaciones Móviles y Fijas
Accesorios T Series
TSK-TS
Kit de soporte para estante trasero (2 x soportes en forma de L, 2 x placas adaptadoras y hardware de montaje).
Compatible con todos los amplificadores de la serie T y los amplificadores Xit4.
TPB2U-OUT
Panel de conexión frontal de 19″/2U para la conexión de hasta tres amplificadores de la serie T con 2 puertos de entrada/salida analógica, un puerto de entrada/salida AES3, 1 puerto Ethernet, 12 salidas de amplificador SpeakOn® NL4 y 3 salidas múltiples SpeakOn® NL8.
TPB1U
El panel conector TPB1U es un panel de audio de calidad profesional utilizado como solución para el cableado de racks de amplificadores, que se dirige a los altavoces mediante un cableado SpeakON de cuatro pines y/o ocho pines.
Los puertos de salida incluyen 4 SpeakON NL4 y 1 SpeakON NL8, 4 entradas analógicas XLR3 y 2 puertos de enlace analógicos XLR3. Además, el sistema ofrece 1 entrada AES3 (1/2) y 1 puerto de enlace AES3 (1/2).
La comunicación en red es compatible a través de 1 puerto RJ45.
El panel se completa con un conector PowerCON32 de 32 A en el frente para llevar la alimentación de CA al amplificador.
T-SRack3 STD
Ensamble de rack de gira rápido de 3U, 1 x T-Rack3U-STD, equipado con 1 x TPB1U Patchbay.
T-SRack6
Ensamble de rack de gira de 6U, 1 x T-Rack6U, equipado con 1 x TPB2U Patchbay, 1 x TPD32 (montado en la parte trasera), 2 x cables Cat6, cableado de señal para 2 x amplificadores de la serie T, 2 x cables de alimentación de 0,5m ensamblados con 2 x PowerCON®32, 1 x conmutador TP-Link® Switch de 8 puertos.
T-SRack10
Ensamble de rack de gira de 10U, equipado con 1 x TPB2U Out Patchbay, 1 x TPB1U-IN Input Patch-bay, 1 x TPD32, 3 x cables Cat6, cableado de señal para 3 x amplificadores de la serie T, 3 x cables de alimentación de 0,5m ensamblados con 2 x PowerCON®32, 1 x conmutador TP-Link® de 8 puertos.
TPD32
Distribuidor de energía en carcasa de 19″/2U, con entrada de 32A de 3 fases a través de un cable de alimentación y enchufe de 1,5 m, 1 x toma de dispositivo CEE de 32A en el frente. Protección mediante interruptores automáticos C16A. Luz de control por fase. 3 x conectores Shuko en el frente, 3 x conectores Shuko en la parte trasera, 3 x PowerCon® 32 en la parte trasera.
